TwinCAT HMI – Projektowanie wizualizacji w HTML5 bezpośrednio w Visual Studio

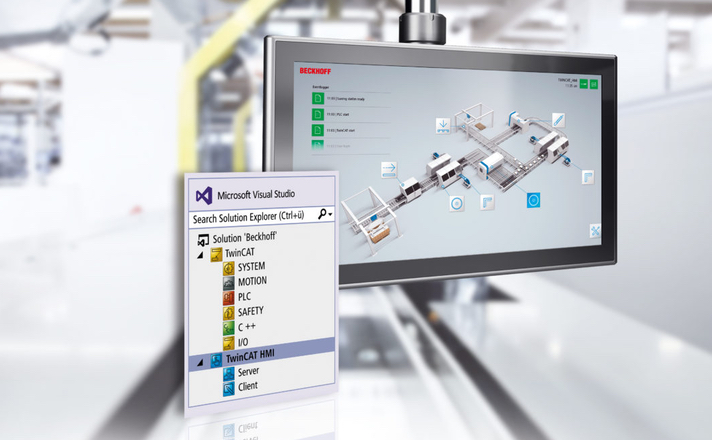

Oprogramowania TwinCAT HMI integruje system do tworzenia wizualizacji bezpośrednio w środowisku Microsoft Visual Studio, daje możliwość korzystania z otwartego standardu HTML5 i zapewnia wysoką wydajność i responsywność tworzonych interfejsów oraz ich niezależność od platformy sprzętowej. TwinCAT HMI spełnia tym samym wymogi stawiane rozwiązaniom zgodnym z koncepcją Industry 4.0. Dobry interfejs użytkownika powinien być ergonomiczny, przejrzysty i łatwy w użyciu. Beckhoff dodaje do tej listy również wymogi co do efektywności i szybkości procesu tworzenia wizualizacji. Poprzez integrację TwinCAT HMI z Visual Studio projektanci uzyskują dostęp do intuicyjnego edytora typu ?What-You-See- -Is-What-You-Get? (WYSIWYG), który umożliwia szybkie pobieranie elementów kontrolnych i wyświetlających z biblioteki, ich rozmieszczanie oraz łączenie ze zmiennymi systemowymi. Możliwe jest też tworzenie modułów składających się z wielu elementów i ich wielokrotne używanie, co pozwala na szybką rozbudowę systemu i zmniejsza nakład wymaganych prac projektowych. TwinCAT HMI zawiera też gotowe szablony, które mogą być wykorzystane w tworzonej wizualizacji celem budowy złożonych i jednocześnie ergonomicznych interfejsów użytkownika. Zależnie od typu aplikacji i potrzeb projektanta, wizualizacja może być zaimplementowana zarówno po stronie klienta przy wykorzystaniu języka JavaScript lub po stronie serwera jako rozszerzenia w języku C++ lub .NET. Te ostatnie zapewniają maksymalny poziom ochrony własności intelektualnej. W przypadku osób nie planujących kodować we wspomnianym JavaScript dostępna jest też możliwość konfiguracji elementów w edytorze graficznym zamiast ich programowania!
TwinCAT HMI korzysta z nowoczesnego języka tworzenia stron internetowych, którym jest HTML5. Zapewnia on łatwość projektowania interfejsów przy zachowaniu ich wysokiej wydajności oraz interaktywności. HTML5 staje się standardem w branży IT i wykorzystywany jest dzisiaj w tysiącach stron internetowych, w tym w zastosowaniach przemysłowych. Użycie HTML5 pozwala na tworzenie w pełni responsywnych wizualizacji, których wygląd i układ są zawsze dopasowane do rozdzielczości i orientacji ekranu urządzenia końcowego. Umożliwia to wykorzystanie różnych rodzajów wyświetlaczy ? od urządzeń wielkoformatowych i komputerów panelowych, poprzez kompaktowe HMI do praktycznie dowolnych urządzeń przenośnych, w tym ich przyszłych generacji. Zapewniona jest również niezależność od platformy obliczeniowej i w każdym z przypadków bezpieczeństwo transmisji danych. TwinCAT HMI wspiera wszystkie popularne systemy operacyjne ? a wszystko to bez potrzeby adaptacji lub rekompilacji projektu.
Skupiając się na efektywności tworzenia i ergonomii interfejsów operatorskich, inżynierowie firmy Beckhoff nie pominęli ważnego we współczesnym przemyśle aspektu, którym jest cyberbezpieczeństwo. Postawiono tutaj na wypracowane przez branżę IT, sprawdzone standardy, takie jak protokół HTTPS oraz WebSocket Secure, które gwarantują bezpieczną wymianę danych pomiędzy serwerem i klientem. Z kolei do komunikacji ze sterownikami i innymi urządzeniami systemów automatyki korzysta się z protokołów takich jak OPC UA wraz ze specyfikacją Automation Device Specification, BACnet czy przykładowo popularnego w branży energetyki IEC 61850.
