Przemienniki częstotliwości Astraada Drive – ruch pod pełną kontrolą

Falowniki Astraada Drive to nowoczesne, niezawodne urządzenia, łatwe w montażu i – pomimo dużych możliwości konfiguracji – proste w obsłudze. Dzięki temu ich wdrożenie i uruchomienie jest szybkie i bezproblemowe.
Pod nazwą Astraada Drive kryje się pełen przekrój urządzeń od uniwersalnych przemienników częstotliwości małej mocy, przez falowniki z bezczujnikowym sterowaniem wektorowym, do zaawansowanych technicznie, precyzyjnych rozwiązań pracujących z zamkniętą pętlą sprzężenia zwrotnego.
Dzięki różnorodności dostępnych funkcji i zabezpieczeń, szerokiemu zakresowi mocy, przy jednoczesnym zachowaniu korzystnej ceny, przemienniki częstotliwości Astraada Drive z pewnością spełnią oczekiwania wymagających użytkowników przemysłowych oraz producentów maszyn OEM.
Rodzina Astraada Drive
Rodzina przemienników częstotliwości Astraada Drive składa się z następujących serii urządzeń:

  • CHF100 – przemienniki uniwersalne
  • CHE100 – przemienniki z bezczujnikowym sterowaniem wektorowym
  • CHV100 – przemienniki sterowane wektorowo ze sprzężeniem zwrotnym
  • CHV160A – przemienniki do zastosowań w gospodarce wodno-ściekowej

Gotowe programy sterujące
Dla systemów sterowania GE Intelligent Platforms (PLC, QuickPanel CE) oraz sterowników zintegrowanych z panelem firmy Horner, firma ASTOR bezpłatnie udostępnia gotowe, przykładowe programy sterujące pracą przemienników Astraada Drive. Z kolei na potrzeby monitorowania pracy urządzeń po protokole Modbus RTU dostępne są kompletne obiekty dla oprogramowania wizualizacyjnego firm GE Intelligent Platforms (dawniej GE Fanuc) oraz Wonderware.
Wybór wszystkich elementów systemu od jednego dostawcy, daje gwarancję właściwego współdziałania poszczególnych elementów i znacząco skraca czas instalacji, a co za tym idzie obniża koszty wdrożenia system.
Wydajny system chłodzenia
Wszystkie przemienniki Astraada Drive wyposażone są w radiator odprowadzający ciepło oraz dodatkowy układ chłodzenia wymuszonego pracujący w odseparowanym, od wnętrza przemiennika, kanale wentylacyjnym.
Takie rozwiązanie zapewnia utrzymanie właściwej temperatury modułów elektronicznych, oraz ogranicza wpływ zanieczyszczeń – a co za tym idzie wydłuża żywotność urządzenia.
Zastosowany wentylator można z łatwością wyjąć i ponownie zamontować bez rozkręcania przemiennika, co ułatwia czyszczenie i skraca czas wykonywania okresowych przeglądów.
Możliwości komunikacyjne

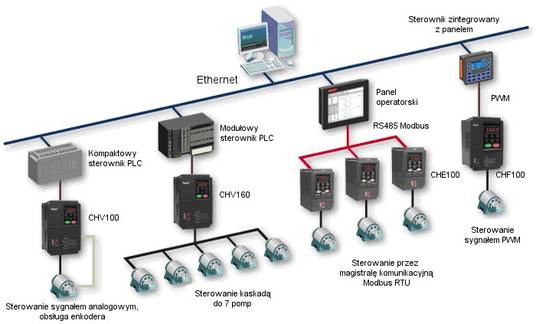

Falowniki Astraada Drive posiadają w standardzie wbudowany port komunikacyjny RS-485, z obsługą popularnych protokołów Modbus RTU oraz ASCII, umożliwiający sterowanie, monitorowanie i korektę parametrów pracy. Urządzeniem sterującym pracą falownika poprzez magistralę komunikacyjną może być, oprogramowanie SCADA, panel operatorski lub sterownik PLC.


Powłoka zabezpieczająca elektronikę w standardzie
Obwody drukowane w standardowym wykonaniu, pokryte są powłoką zabezpieczającą, dzięki czemu urządzenia charakteryzuje wysoka bezawaryjność i możliwość stosowania nawet w skrajnie niekorzystnych dla elektroniki warunkach „agresywnego” środowiska przemysłowego.
Dławik DC
We wszystkich seriach przemienników częstotliwości Astraada Drive, o mocach w zakresie 18.5 kW do 90 kW, w obwodzie DC przemiennika montowany jest standardowo dławik. Zapewnia on ograniczenie zakłóceń harmonicznymi zasilania, co znacząco wpływa na wydłużenie żywotności urządzenia oraz umożliwia zachowanie zwartej konstrukcji bez konieczności instalacji modułów zewnętrznych.
Regulator PID
Falowniki Astraada Drive posiadają wbudowany pełny regulator PID, umożliwiający precyzyjną kontrolę procesu technologicznego poprzez utrzymanie np. stałej temperatury, ciśnienia, przepływu czy poziomu.
Automatyczne dostrojenie do silnika
Funkcja automatycznego dostrojenia dokonuje pomiaru parametrów silnika w celu optymalnego dopasowania parametrów przemiennika do silnika. Podnosi ona efektywność oraz skraca czas przygotowania do pracy. W przemiennikach Astraada Drive dostępna jest zarówno statyczna jak i dynamiczna autokonfiguracja silnika.
Hamowanie dynamiczne
Przemienniki częstotliwości Astraada Drive wyposażone są standardowo w wbudowany moduł hamowania dla wszystkich modeli do 15 kW. Przy większych mocach dostępne są opcjonalne, zewnętrzne moduły hamowania dynamicznego (DBU), jak również energooszczędne moduły odzyskiwania energii (RBU). W przypadku potrzeby korzystania z hamowania dynamicznego, do modułu dołączony musi być zewnętrzny rezystor rozpraszający energię wytwarzaną przez silnik w trakcie zatrzymywania urządzeń o dużym momencie bezwładności. Doboru właściwego rezystora można dokonać na podstawie dokumentacji falownika.
Wspólne oprogramowanie narzędziowe
Do konfiguracji , diagnostyki, monitorowania czy zarządzania wszystkimi przemiennikami częstotliwości Astraada Drive wykorzystywane jest jedno, intuicyjne oprogramowanie HCM.
Oprócz podstawowych funkcji wykorzystywanych przy rozruchu, oprogramowanie udostępnia emulator oscyloskopu oraz możliwość podglądu i logowania parametrów pracy falownika.
Panel sterowania
Standardowo wbudowany, intuicyjny panel sterowania LED umożliwia konfigurację falownika, odczyt parametrów pracy i jednostek procesowych, zapewnia diagnostykę oraz zmianę bieżących nastaw. Opcjonalnie dla serii CHE100, CHV100, CHV160A dostępny jest również wielofunkcyjny panel LCD z graficznym wyświetlaczem, pozwalający m.in. na jednoczesne wyświetlanie 3 parametrów pracy oraz kopiowanie i przenoszenie ustawień z jednego przemiennika na drugi. Dodatkowy panel LCD może być montowany: zdalnie w dogodnej dla operatora lokalizacji, lub jako panel sterowania wbudowany w falownik – dla urządzeń o mocy powyżej 18,5 kW.
