Duży wyciek gazu pod ciśnieniem można z łatwością usłyszeć, gdyż powoduje charakterystyczny dźwięk (o ile ogólny hałas na zakładzie go nie zagłusza). Oprócz dźwięku słyszalnego dla człowieka (zakres od 16Hz do 20kHz) nieszczelności powodują powstawanie ultradźwięków (powyżej 20kHz). Podobnie jest z małymi wyciekami, jednak ludzkie ucho nie jest już w stanie ich wychwycić (powodują powstanie wyłącznie ultradźwięków). Ultradźwiękowy wykrywacz wychwytuje dźwięki w tych częstotliwościach (powyżej 20kHz) i przetwarza je na dźwięki słyszalne, aby operator mógł "usłyszeć nieszczelność" w słuchawkach. Dźwięki słyszalne (np. hałas na zakładzie) nie przeszkadzają w pracy urządzenia, gdyż mają inną częstotliwość.
Technologia detekcji ultradźwięków to znaczne ułatwienie poszukiwania nieszczelności nie wymagająca specjalnej wiedzy lub szkoleń, dostępna dla każdego.

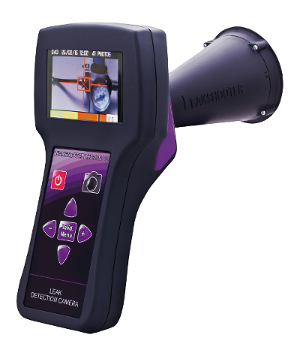

LEAKSHOOTER dodatkowo wyposażony jest w unikatową technologię, która umożliwia podgląd instalacji przez wbudowaną kamerę wraz ze wskazaniem miejsca wycieku. Dzięki temu nie tylko słyszymy nieszczelność, ale także ją widzimy.

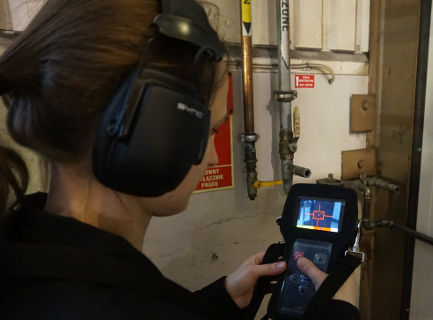

Wykrywanie nieszczelności przy pomocy LEAKSHOOTER’a polega na skierowaniu urządzenia w kierunku badanej instalacji i przesuwaniu wzdłuż, a także w górę i w dół. Kamera ułatwia obserwację danego miejsca, gdyż jest skorelowana dokładnie w linii prostej z sensorem. Środek ekranu odpowiada dokładnie miejscu, w które wycelowane jest urządzenie. Dzięki dynamicznemu wskaźnikowi miejsca wycieku na ekranie LEAKSHOOTER może być również używany bez słuchawek, jak kamera. W zależności od natężenia fal ultradźwiękowych dynamiczny wskaźnik będzie przyjmował kolor żółty lub czerwony i skupiał się w miejscu wycieku. Dodatkowo w dole ekranu znajduje się graficzny wskaźnik odpowiadający chwilowemu i maksymalnemu natężeniu fal ultradźwiękowych docierających do czujnika. Dzięki temu możemy szybko i precyzyjnie zlokalizować miejsce wycieku. Dzięki pracy z kamerą możemy znacznie skrócić czas wykonania przeglądu. Nie ma konieczności ciągłego skupienia na dźwięku. W przypadku zbliżania się do miejsca wycieku otrzymamy informację wizualną. Dodatkowym usprawnieniem jest możliwość wykonania zdjęcia z oznaczonym miejscem wycieku. Zdjęcie to możemy zgrać do komputera i dołączyć do protokołu z przeglądu instalacji lub przesłać do odpowiedniego działu. W pamięci urządzenia mieści się 1000 zdjęć.
Wykrywacz LEAKSHOOTER możemy wykorzystać do:
- wykrywania nieszczelności na instalacjach sprężonego powietrza;
- wykrywania nieszczelności na instalacjach gazów technologicznych (O2, NO2, CO, CO2…);
- wykrywania nieszczelności instalacji i form podciśnieniowych (próżniowych);
- kontroli linii średniego i wysokiego napięcia (>1000 V);
- kontroli odwadniaczy i zaworów (przy użyci opcjonalnej sondy dotykowej);
- do sprawdzania szczelności lub integralności uszczelnienia (przy użyciu opcjonalnego emitera ultradźwięków).
