smart micro drive: mały smd stworzony do wielkich zadań

Przemiennik częstotliwości to urządzenie do regulacji prędkości oraz momentu w silnikach elektrycznych. Przemiennik częstotliwości popularnie zwany falownikiem poprawia elastyczność regulowanego procesu, zwiększając zakres prędkości silnika od zera do znacznie przekraczających prędkość znamionową. Gdy wystarczająca jest mniejsza wydajność, przemiennik częstotliwości redukuje prędkość urządzenia oszczędzając energię elektryczną, nawet do kilkudziesięciu procent. Przemiennik częstotliwości smd to kompromis zaawansowanej technologii z rozsądną ceną! Gdziekolwiek dobrano serię smd dostarczono nie tylko produkt, ale również sprawdzoną technologię i wiarygodność producenta!

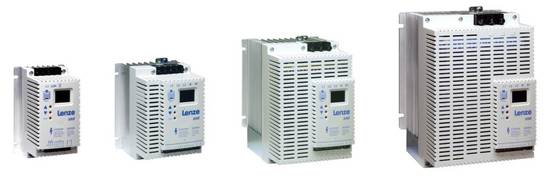

Rysunek nr 1: Seria przemienników smd
Seria smd pokrywa zakres mocy od 0,25 kW do 2,2 kW ? 230 V oraz od 0,37 kW do 22 kW ? 400 V, posiadając jednocześnie wszelkie funkcje, które dzisiaj musi mieć uniwersalny przemiennik częstotliwości. Smd-ek pracuje również z napięciem ~3 230 V oraz 480 V.
Kompaktowa budowa: Piętnaście wielkości mocy (od 0,25 do 22 kW) w jedenastu obudowach zapewniają efektywne wykorzystanie przestrzeni montażowej dzięki optymalnemu stosunkowi mocy do wielkości urządzenia.
Innowacyjny moduł EPM: Kostka pamięci EPM jest sercem smd. W tym wyjmowanym module zaprogramowane są wszystkie ustawienia falownika. EPM daje możliwość jednokrotnego wpisania danych napędu, a następnie kopiowania ich do kolejnych przemienników z tej serii. Programowanie odbywa się bezpośrednio na przemienniku lub za pośrednictwem zasilanego baterią programatora EPM. Dzięki temu można w sposób komfortowy przygotować lub przeprogramować różne konfiguracje w trybie offline. Urządzenie przechowuje do 30 różnych programów napędowych w postaci pliku. Kopiowanie z EPM na inny EPM, pliku na EPM, czy zapisanie ustawień EPM-u w pliku zajmuje jedynie dwie sekundy. Dzięki tej kostce niezwykle zmniejsza się nakład pracy przy instalacji urządzeń, zwłaszcza wytwarzanych seriami.

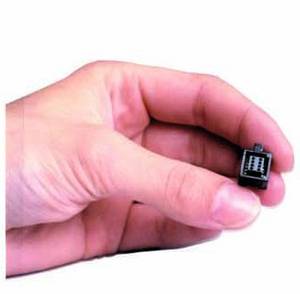

Rysunek nr 2: Innowacyjny moduł EPM
Jakość Lenze: Smd można przeciążyć do 150% prądu znamionowego w ciągu 60s oraz do 180% w impulsie. Możliwość cichej pracy zapewnia regulacja częstotliwości kluczowania do 10 kHz. Spełnia on normy CE, UL, cUL oraz GOST (Rosja).
Bezpieczeństwo: Falownik smd posiada zintegrowany układ zabezpieczający silnik przed przeciążeniem. Mikroprocesor wylicza w tym celu obciążenie silnika niezależnie od obrotów wyjściowych i zabezpiecza go. Zbędny jest więc dodatkowy osprzęt. Smd wyposażony jest również w układ ograniczający prąd przy spadku częstotliwości dla zapewnienia pracy bez przekraczania dopuszczalnych obrotów.
Zaciski: Funkcja i liczba zacisków sterujących odpowiada podstawowemu standardowi Lenze:

  • Funkcje start-stop
  • Analogowe wprowadzenie wartości zadanych (napięciem lub prądem)
  • Swobodnie programowalne wejścia cyfrowe
  • Konfigurowalne wejścia przekaźnikowe.

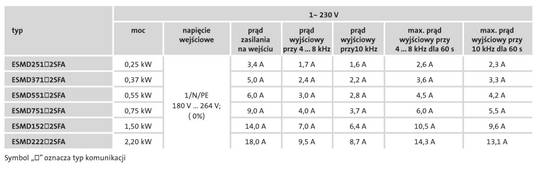

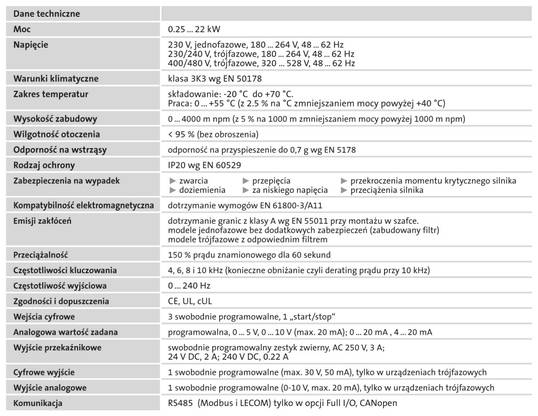

Dane znamionowe oraz funkcje przemiennika przedstawiono poniżej.

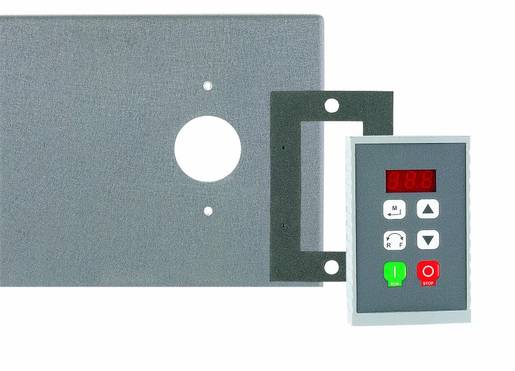

Rysunek nr 3: Zewnętrzny moduł obsługi o stopniu ochrony IP65

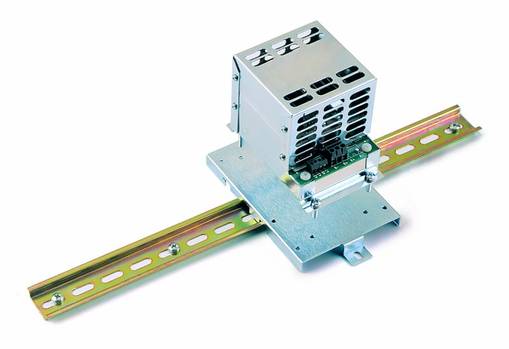

Rysunek nr 4: Moduł hamujący na szynie DIN
Akcesoria: Dla wszystkich kompaktowych urządzeń typu smd Full I/O dostępne są następujące akcesoria:

  • Modułowe jednostki hamujące, składające się z choppera hamującego i zintegrowanej rezystancji
  • Zewnętrzny moduł obsługi o stopniu ochrony IP65 (na przykład do zabudowy w drzwiach szafy). Moduł obsługi posiada pole z przyciskami dla funkcji start/stop, obroty w prawo/lewo, wprowadzenie obrotów oraz wyświetlacz LED.
  • Filtr przeciwzakłóceniowy, skonstruowany tak, aby zajmował jak najmniej miejsca. Filtry te montowane są seryjnie w smd typu Basic I/O.
  • Programator EPM z wymiennymi kostkami pamięci.

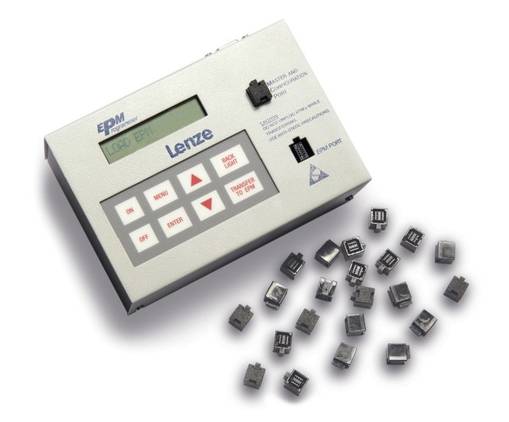

Rysunek nr 5: Programator EPM
Kontakt: Wszelkich informacji dotyczących przemiennika smd oraz pozostałej oferty Lenze można uzyskać u przedstawicieli Lenze na terenie całego kraju.
