Cyfrowe wyłączniki kombinowane i cyfrowe wyłączniki różnicowoprądowe typu B+

Po opracowaniu serii cyfrowych wyłączników różnicowoprądowych, sektor elektryczny Eaton rozwija serię cyfrowych wyłączników kombinowanych (wyłączników nadprądowych z modułem różnicowoprądowym) oraz cyfrowych wyłączników różnicowoprądowych o charakterystyce wyzwalania B+. Te najwyższej klasy, efektywne serie będą dostępne dla klientów pod nazwą xEffect.

Burze i chwilowe zakłócenia nie wpływają negatywnie na pracę cyfrowego, krótkozwłocznego wyłącznika typu G z optymalnym progiem wyzwalania. Urządzenie będące kombinacją cyfrowego wyłącznika różnicowoprądowego i nadprądowego nieustannie monitoruje aktualny stan systemu, rejestruje możliwe zakłócenia i sygnalizuje sytuację za pomocą trzech diod LED. Jeśli prąd upływu w instalacji osiąga poziom między 0 a 30% znamionowego prądu różnicowego zielona dioda LED pokazuje stan normalny, w przypadku prądu upływu pomiędzy 30 % a 50 % znamionowego prądu różnicowego zapala się żółta dioda sygnalizująca jednocześnie zbliżanie się urządzenia do progu wyzwalania. Czerwona dioda sygnalizuje, że prąd upływu przekroczył poziom 50 % znamionowego prądu różnicowego. Instalacja znajduje się w wtedy w stanie krytycznym – cyfrowy wyłącznik kombinowany wyzwoli, jeśli tylko nastąpi dalszy wzrost prądu upływu.

Tryb serwisowy pomaga wykwalifikowanym elektrykom w określeniu aktualnego poziomu prądu różnicowego w możliwie jak najkrótszym czasie. Po naciśnięciu przycisku serwisowego migająca dioda wskazuje aktualny poziom prądu różnicowego. Pozwala to na szybkie przeprowadzenie kontroli w celu zachowania ciągłości zasilania systemu. Wyłącznik łączy w sobie najbardziej zaawansowane funkcje bezpieczeństwa z wyjątkową kompaktową budową (ma szerokość dwóch modułów).

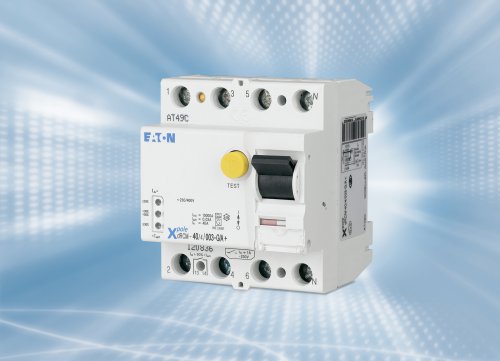

Cyfrowy wyłącznik różnicowoprądowy pokazuje także aktualny poziom prądu różnicowego czasie rzeczywistym – do zewnętrznej sygnalizacji wykorzystywane są trzy diody LED i izolowane styki pomocnicze. Wyłącznik wykrywa i niezawodnie rozłącza wszelkie typy prądów różnicowych, w tym prądy różnicowe DC oraz prądy różnicowe w zakresie wysokich częstotliwości. Wyłącznik spełnia wszystkie wymagania zwiększonej ochrony przeciwpożarowej zgodnie z normą EN/IEC 62423, jak również ze standardem produktowym IEC 61008. Wyłączniki różnicowoprądowe o charakterystyce wyzwalania B+, produkowane przez Eaton, są szczególnie przystosowane do przemysłowych systemów wykorzystujących falowniki, jak również do skomplikowanych instalacji fotowoltaicznych i wszelkich innych systemów z dużym udziałem elektroniki, czyli tam, gdzie występuje duże prawdopodobieństwo wystąpienia prądów różnicowych DC.

Zarówno cyfrowe wyłączniki kombinowane, jak i cyfrowe wyłączniki różnicowoprądowe typu B+ są przystosowane do montażu na szynie DIN (zaciski szynowe i windowe) i charakteryzują się stopniem ochrony IP40.

Więcej informacji na stronie www.eaton.de/electrical
